Schnelligkeit, Präzision und Qualität – aus einer Hand

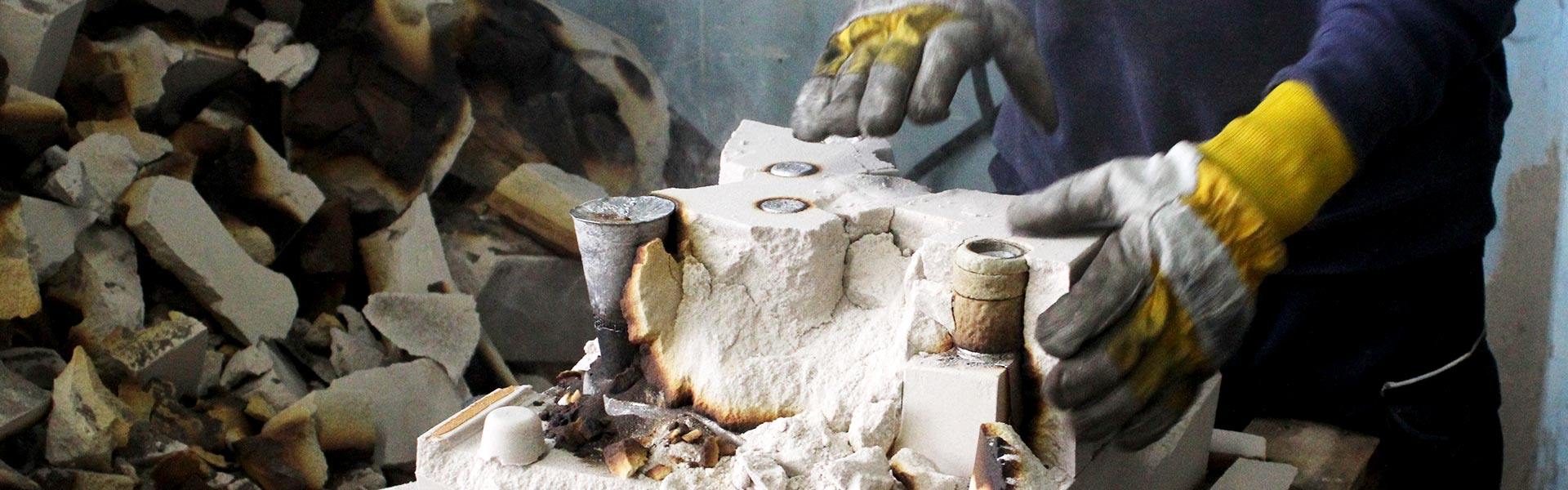

Unsere Gießerei ist spezialisiert auf die Herstellung hochwertiger Aluminiumgussteile – vom Einzelstück bis zur Kleinserie. Dank der langjährigen Erfahrung unserer Metallgießer-Meister garantieren wir höchste Maßgenauigkeit und Qualität bei Lieferzeiten ab 3 Wochen.
Effiziente Prozesse für schnelle Ergebnisse
Kurze Wege, feste Ansprechpartner und schnelle Reaktionszeiten zeichnen unsere Arbeitsweise aus. Wir setzen Kundenanforderungen flexibel und zielgerichtet um – mit einem klaren Fokus auf Qualität und Termintreue.
Nahtlose Zusammenarbeit
Von Beginn an arbeiten wir eng mit den Entwicklungsabteilungen bei uns im Haus und der unserer Kunden zusammen. Wir unterstützen Sie bei der Geometrieoptimierung Ihrer Formteile und bei der Auswahl des richtigen Werkstoffs. Auf Basis der Zeichnungen oder CAD-Daten fertigen wir präzise Holz- oder Kunststoffmodelle für den Formenbau.
Vom Modell bis zum einbaufertigen Teil
Nach dem Guss erfolgt die Werkstoffprüfung und Metallanalytik. Mechanische Bearbeitungen, Nachbehandlungen, präzise Prüfverfahren und eine zuverlässige Logistik können durch uns realisiert werden. Details finden Sie hier: Link zu Prototypen / Teile. Wir ermöglichen es, Ihre Entwicklung nahtlos vom Prototyp bis zur größeren Serie zu skalieren.
Neben unserer präzisen Arbeitsweise legen wir viel Wert auf schnelle Bearbeitung aller Aufträge, da wir wissen, wie wertvoll Zeit in der Produktentwicklung ist.
Rapid Prototyping Gießverfahren bei GRATZ: Über gedruckte Sandformen lassen sich Ihre Gussteile noch schneller darstellen.
Haben Sie Interesse an hochwertigen Gussteilen und wollen mehr erfahren?
Bitte kontaktieren Sie uns!
Die im Cold-Box-Verfahren hergestellten Kernpakete ermöglichen die höchste Genauigkeit mit einem Gussversatz von maximal 0,2mm. Unsere abgestimmten Prozesse resultieren in einer hohen Oberflächengüte und die Eigenschaften der Gussteile entsprechen hierbei der Qualität späterer Druckgussteile aus der Serienproduktion.
Materialien:
Wir verarbeiten alle gängigen Aluminiumlegierungen nach DIN, beispielsweise AlSi7Mg0,3, AlSi10Mg und AlSi8Cu3.
Auf Anfrage sind auch Sonderlegierungen möglich. Unsere hausinternen Analyse- und Messinstrumente garantieren gleichbleibende und hohe Qualität der verwendeten Materialien.
Qualität, Sicherheit und Verlässlichkeit – bei jedem Auftrag
Werkstoffprüfung
Für die Prüfung von Werkstoffen und Gussteilen setzen wir modernste Messtechnik ein. Mit unserem Spektrometer analysieren wir die chemische Zusammensetzung der Legierungen. Der VAC-Test ermöglicht die Bestimmung des Wasserstoffgehalts – ein entscheidender Faktor für die Dichtheit und Qualität der Werkstücke. Ständige Kontrolle – unser Garant für gleichbleibende Qualität und hohe Güte.
Wärmebehandlung
Zur gezielten Verbesserung mechanischer Eigenschaften unterziehen wir Gussteile einer thermischen Wärmebehandlung. In unserem speziell konzipierten Ofen werden die Werkstücke hingehend Festigkeit und Härte weiter optimiert.
Röntgentechnik
Zur abschließenden Qualitätskontrolle setzen wir Röntgentechnik ein, um innere Fehler wie Lunker oder Risse zuverlässig zu erkennen. Dank unseres eigenen Röntgengeräts vor Ort erfolgt dieser Schritt zeitsparend und effizient – direkt im Produktionsprozess.
Qualitätssicherung
Für die Produktion hochwertiger Prototypen aus Aluminiumguss, Modell-und Formenbau, Werkstoffprüfung und Metallanalyse haben wir den Nachweis der regelwerkskonformen Anwendung erbracht. (ISO 9001:2015)
| DIN EN-Bezeichnung | Zustand | Rp0,2 [MPa] | Rm [MPa] | A5 [%] | HB [5/250-30] | E-Modul [GPa] | Wärmeleitfähigkeit 20-200 °C λ [W/m·K] | WAK 20–200 °C [μm/(m·K)] | Elektrische Leitfähigkeit m/(Ω × mm²) |
|---|---|---|---|---|---|---|---|---|---|
| nicht genormt (AISi5Mg) | Gusszustand (F) kaltausgelagert (T4) warmausgelagert (T6) |
100 - 130 (90) 150 - 180 (120) 220 - 290 (160) |
140 - 180 (130) 200 - 270 (150) 260 - 320 (180) |
2 - 4 (1) 4 - 10 (2) 2 - 4 (1) |
60 - 70 (55) 75 - 90 (70) 95 - 115 (85) |
65 - 75 | 150 | 23 | 21 - 26 |
| EN AC-42100 (AlSi7Mg0,3) | Gusszustand (F) teilausgelagert (T64) warmausgelagert (T6) |
80 - 140 (80) 120 - 170 (120) 220 - 280 (200) |
140 - 220 (140) 200 - 270 (200) 230 - 280 (200) |
2 - 6 (2) 4 - 10 (4) 3 - 6 (2,5) |
45 - 60 (45) 60 - 80 (55) 80 - 110 (80) |
69 - 75 | 160 | 22 | 21 - 27 |
| EN AC-42200 (AlSi7Mg0,6) | warmausgelagert (T6) | 220 - 280 (220) | 250 - 320 (250) | 1 - 2 (1) | 90 - 110 (90) | 71 - 75 | 180 | 22 | 20 - 26 |
| EN AC-43000 (AlSi9Mg) | Gusszustand (F) warmausgelagert (T6) |
80 - 140 (80) 200 - 310 (190) |
160 - 220 (150) 250 - 320 (230) |
2 - 6 (2) 2 - 5 (2) |
50 - 70 (50) 80 - 115 (75) |
74 - 83 | 150 | 21 - 22 | 21 - 26 |
| EN AC-43000 (AlSi10Mg) | Gusszustand (F) warmausgelagert (T6) |
80 - 140 (80) 200 - 310 (180) |
160 - 220 (150) 250 - 320 (220) |
2 - 6 (2) 2 - 5 (1) |
50 - 70 (50) 80 - 1150 (75) |
77 - 83 | 130 - 150 | 21 - 22 | 18 - 27 |
| EN AC-44100 (AlSi12) | Gusszustand (F) | 70 - 100 (70) | 150 - 200 (150) | 5 - 10 (4) | 50 - 60 (50) | 75 | 130 - 190 | 21 | 17 - 26 |
| EN AC-48000 (AlSi12CuNiMg) | Gusszustand (F) warmausgelagert (T6) |
120 - 170 (110) 200 - 300 (190) |
130 - 180 (120) 220 - 300 (200) |
0,5 - 1,5 (0,5) 0,3 - 1,0 (0,2) |
80 - 90 (80) 130 - 160 (130) |
77 - 83 | 120 | 21 | 16 - 22 |
| EN AC-46200 (AlSi8Cu3) | Gusszustand (F) | 80 - 100 (90) | 180 - 200 (150) | 0,5 - 1,5 (1) | 60 | 75 | 110 - 130 | 21 | 14 - 18 |
| EN AC-71100 (AlZn10Si8CuMg) | Selbstaushärtung (RT ~7–14 Tage) | 190 - 230 (170) | 220 - 250 (180) | 1 - 2 (1) | 90 - 100 (90) | 74 - 80 | 120 | 21 | 16 - 20 |
Andere Aluminiumlegierung auf Anfrage.
Klammerwerte = Norm-Mindestwerte der mechanischen Eigenschaften von getrennt gegossenen Probestäben für Sandguss.
Alle Angaben ohne Gewähr.
